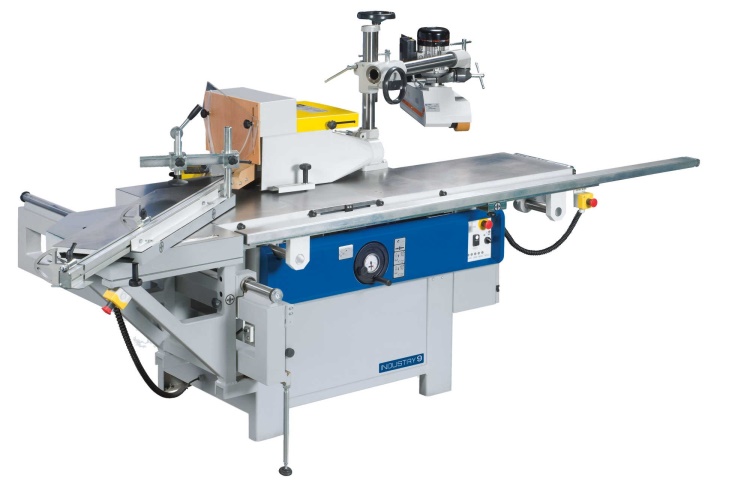

FS 550 INDUSTRY 9 - Spodní frézka s naklápěcím vřetenem

Spodní frézka

Masivní litinový vřeteník zavěšený na litinovém stole vytváří dostatečně tuhý celek pro zajištění mimořádně kvalitních podmínek pro frézovaní. Konstrukce stroje dovoluje používání fréz až o průměru 350 mm, které se používají při výrobě dveří, nebo eurooken. Otáčky se řadí mechanicky po otevření spodního krytu a uvolnění napínacího mechanismu klínového vřetene.

zpět

Podrobný popis
Související produkty
Poslat dotaz

FS 550 INDUSTRY 9 - Technická data

Spodní frézka
Výkon motoru S6 40%	7,5 kW (9,2 kW)
Otáčky motoru	2 900/min.(3 480/min.[60Hz])
Průměr vřetena	40 mm (30 \| 50 \| 32 \| 35 mm)
Otáčky vřetena	3 000; 4 500; 6 000; 8 000; 10 000/min.
Max. zdvih vřetena	170 mm
Délka vřetena	233 mm (193 \| 263 \| 193 \| 193 mm)
Délka upínací části vřetena	180 mm (140 \| 220 \| 140 \| 140 mm)
Max. průměr otvoru ve stole	330 mm
Max. průměr nástroje pod stolem	320 mm
Max./min. průměr nástroje pro profilování	250 / 80 mm
Max./min. průměr nástroje pro čepování	350 / 80 mm
Rozměry stroje
Délka	2 510 mm
Délka s vedením pro vozík	3 270 mm
Šířka	1 020 mm
Šířka s vozíkem	2 035 mm
Výška stolu	900 mm
Max. výška stroje	1 320 mm
Rozměry stolu	1 200 x 780 mm
Rozměr předního prodloužení stolu	658 x 450 mm
Rozměr čepovacího stolu	1 050 x 330 mm
Výška čepovacího stolu	947 mm
Natočení čepovacího stolu	+60° ÷ -90°
Pojezd čepovacího stolu	1 470 mm
Průměr odsávání	120 mm
Rozměry s obalem	1 020 x 2 510 x 1 320 mm
Hmotnost brutto	930 kg
Hmotnost netto	925 kg
Ostatní parametry
Napětí / kmitočet	3x400V (3x230V) / 50(60)Hz
Jištění vedení	25 A
Akustický tlak (bez technologie)	81,5 dB(A)
Akustický tlak (s technologií)	91,4 dB(A)
Akustický výkon (bez technologie)	89,5 dB(A)
Akustický výkon (s technologií)	98,7 dB(A)

FS 550 INDUSTRY 9 - Příslušenství a doplňky

	STEFF 2032 - Podávací zařízení
	STEFF 2033 - Podávací zařízení
	STEFF 2034 - Podávací zařízení
	STEFF 2044 - Podávací zařízení
	STEFF 2068 - Podávací zařízení
