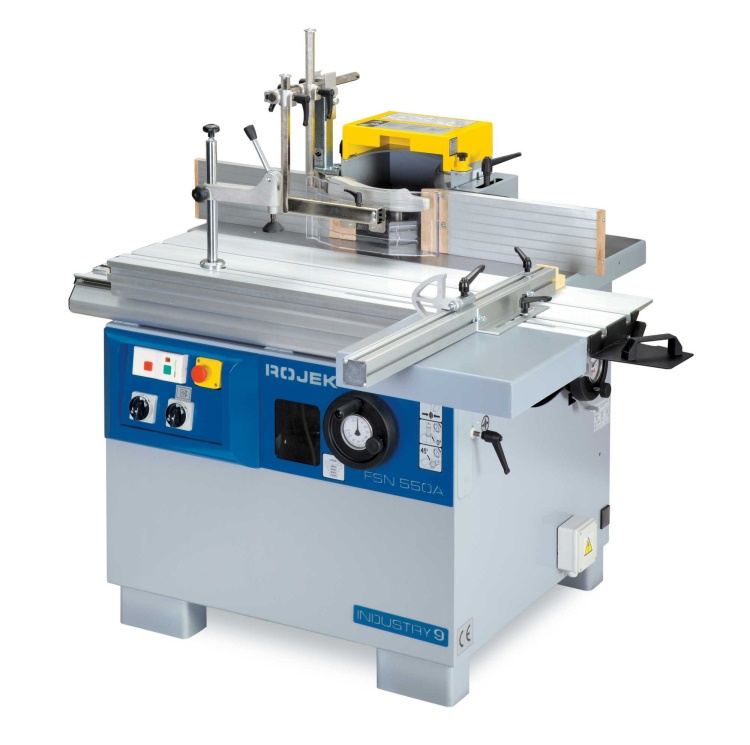

FSN 550A INDUSTRY 9 - Spodní frézka s naklápěcím vřetenem

Výbava stroje a jeho přednosti:

- konstrukce stroje vyniká precizním dílenským zpracováním

- stroj je určen především pro profesionální výrobu

- litinový koš vřetena s motorem o výkonu 4 kW - vysoká tuhost a výkon stroje

- naklápěcí vřeteno standardně průměru 30 mm

- frézovací kryt s odsávací hubicí průměru 120 mm včetně hliníkových pravítek

- hliníkový posuvný stůl délky 1,2 m - vhodný jak pro profilaci, tak pro čepování

- krátké úhlovací pravítko do 90 cm

- upínací excentr

zpět

Spodní frézka
Výkon motoru S6 40%	5,3 kW (8,5 kW)
Otáčky motoru	2 900/ min.
Průměr vřetena	30 mm (35 \| 40 \| 50 )
Otáčky vřetena	3 500; 6 000; 8 000; 10 000 (12 500)/ min.
Naklápění vřetena	-5° ÷ +45°
Max. zdvih vřetena	142 mm
Délka upínací části vřetena	140 mm (140 \|180 \| 220)
Max. průměr otvoru ve stole	260 mm
Max. průměr nástroje pod stolem	250 mm
Max./min. průměr nástroje pro profilování	250 / 80 mm
Max./min. průměr nástroje pro čepování	275 / 80 mm
Rozměry stroje
Délka (při CV360 - 1 200 mm)	1 360 mm
Délka (při CV360 - 2 000 mm)	2 160 mm
Šířka	1 050 mm
Šířka s podpěrným rámem k CV3	2 220 mm
Výška stolu	897 mm
Max. výška stroje	1 320 mm
Rozměry stolu	1 000 x 520 mm
Průměr odsávání	120 / 80 mm
Hmotnost brutto	410 kg
Hmotnost netto	405 kg
Vozík CV360
Rozměry stolu	360 x 1 200 (2 000) mm
Délka pojezdu	1 500 (2 300) mm
Rozměry podpěrného rámu	870 x 630 mm
Ostatní parametry
Napětí / kmitočet	3x400V (3x230V) / 50(60)Hz
Jištění vedení	25 A
Akustický tlak (bez technologie)	dB(A)
Akustický tlak (s technologií)	dB(A)
Akustický výkon (bez technologie)	dB(A)
Akustický výkon (s technologií)	dB(A)
