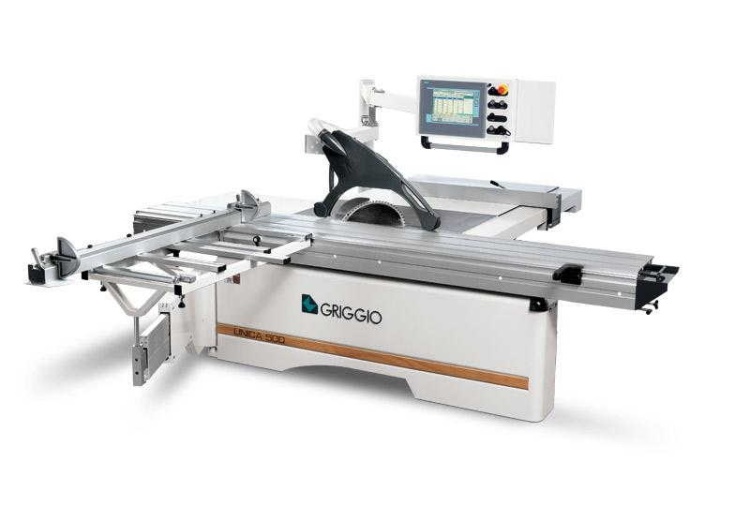

GRIGGIO UNICA 500 - Formátovací pila

GRIGGIO UNICA 500 - Formátovací pila

Formátovací pila - UNICA 500 ŘEŠENÍ PRO NEJNÁROČNĚJŠÍ

- stroj je robustní konstrukce navržený pro sériovou výrobu

zpět

UNICA 500 - Technická data

Pila
Výkon motoru 5,5 kW (7,5 kW)
Otáčky motoru 2 865/min.(3 438/min.[60Hz])
Max. kotouč s předřezem Ø 450 (500)mm
Průměr vřetena 30 mm
Otáčky pily 3 200; 4 000; 6 000/min.
Max. výška řezu s předřezem 155(180) mm (115(125) mm [45°])
Naklápění kotoučů 0° ÷ 45°
Max. šířka řezu 1 050 mm (1 500 mm)
Délka řezu pily 3 200 (2 600 | 3 800 | 4 300) mm
Předřez
Výkon motoru předřezu 0,75 kW
Průměr kotouče Ø 125 mm
Průměr vřetena Ø 20 mm
Otáčky (pohon samostatným el.motorem) 8 000/min.
Rozměry stroje
Výška stolu 930 mm
Max. výška stroje 1 250 mm
Rozměry stolu 1 160 x 650 mm
Průměr odsávání 120 + 100 mm
Hmotnost brutto 1050 (960) kg
Hmotnost netto 900 (885) kg
Vozík formátovací
Rozměry stolu 3 200 (2 600 | 3 800 | 4 300) x 385 mm
Rozměry podpěrného rámu 1400 x 650 mm
Ostatní parametry
Napětí / kmitočet 3x400V / 50 Hz
Jištění vedení 25 A
Hluk na pracovním místě (bez technologie) 85,2 dB(A)
Hluk na pracovním místě (s technologií) 94,6 dB(A)
Akustický výkon (bez technologie) 96,7 dB(A)
Akustický výkon (s technologií) 99,2 dB(A)

Základní výbava zahrnuje:
- formátovací stůl CV400 s vedením na kalených tyčích
- předřezová mechanika s vlastním motorem (motorické seřízení předřezu s funkcí ON/OFF)
- podpěrný rám s teleskopickým ramenem
- široké výsuvné pravítko na podpěrném rámu se dvěma dorazy
- litonový držák pravítka šíře řezu s jemným doladěním
- pravítko šíře řezu robustní profil G
- řazení otáček možné otvorem v pracovním stole
- úhlovací pravítko pro řezání krátkých kusů +35°-45°
- zadní prodloužení stolu
- automatický start hvězda trojúhelník
- nastavitelné horní odsávání PARALLELOGRAM CPS
- nastavitelné zarážky pro překlopný doraz pravítka podpěrného rámu 5ks
- vějíř pro přesné a rychlé úhlování na příčném pravítku
(90°;5°;10°;15°;20°;22, 5°;25°;30°;35°;40°;45°;)

Základní výbava+ verze DIGIT:
- elektronický pozicioner s LCD a klávesnicí SIEMENS OP3
- automatická korekce výšky kotouče při naklopení kotouče (jen DIGIT 2 a 3 osy)
- snímání pozice pravítka š.ř. pomocí magnetocké pásky (jen DIGIT 1 a 3 osy)
- pneumatická aretace pravítka š.ř. (jen DIGIT 1 a 3 osy)
- posuv pravítka š.ř. po kalené tyči pomocí ozubeného řemenu (jen verze DIGIT 1 a 3 osy)
- elektronické zobrazení zařazených otáček


Základní výbava+ verze PROGRAM:
- horní ovládání s dotekovou obrazovkou a PROGRAMÁTOREM 3 osy
- řízení zdvihu kotouče, naklopení kotouče a pravítka š.ř.
- 65 pracovních programů (10 hodnot ve 3 osách v každém z programů)
- automatická korekce výšky kotouče při naklopení kotouče
- pneumatická aretace pravítka š.ř.
- posuv pravítka š.ř. po kalené tyči pomocí kuličkového šroubu
- elektronické zobrazení zařazených otáček
