Rojek PF 400S INDUSTRY 9 - Formátovací pila

Rojek PF 400S INDUSTRY 9 - Formátovací pila

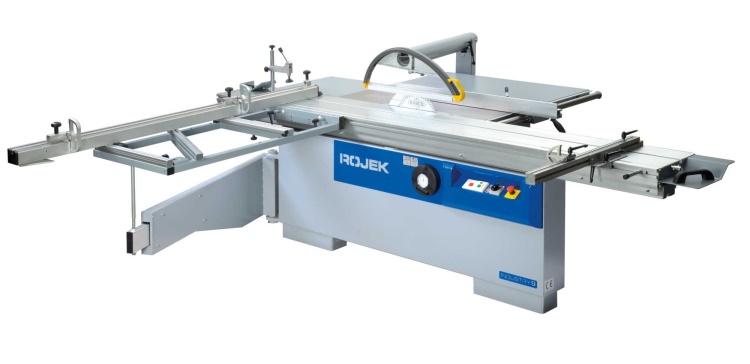

Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tuto pilu mezi nejlepší ve své třídě. Již ve standardu je vybavena formátovacím stolem lety prověřená konstrukce s minimálními náklady na údržbu, velmi přesné a tuhé provedení s uložením na kuličkách v kaleném vedení. Pilová mechanika zavěšena v robusním litinovém tělese s předřezem poháněným samostatným motorem je zárukou přesnosti a spolehlivosti. Foto je pouze ilustrační.

zpět

PF 400S INDUSTRY 9 - Technická data

Pila
Výkon motoru S6 40% 7,5 kW (9,2 kW)
Otáčky motoru 2 870/min.(3 444/min.[60Hz])
Max. kotouč s předřezem Ø 400 mm
Průměr vřetena 30 mm (1")
Otáčky pily 4 450/min. (3 500/5 000)
Max. výška řezu 130 mm (90 mm [45°])
Naklápění kotoučů 0° ÷ 45°
Max. šířka řezu 1 050 (1 500) mm
Předřez
Výkon motoru předřezu 0,5 kW
Průměr kotouče Ø 120 mm (100 mm)
Průměr vřetena Ø 20 mm (3/4")
Otáčky 8 530/min.(10 236/min.[60Hz])
Rozměry stroje
Délka (při CV360 - 2 000 mm) 2 545 mm
Délka (při CV360 - 2 600 mm) 2 845 mm
Délka (při CV360 - 3 200 mm) 3 355 mm
Šířka 3 450 (3 900) mm
Výška stolu 892 mm
Max. výška stroje 1 460 (1 700) mm
Rozměry stolu 1 185 x 500 mm
Průměr odsávání 100 + 100 mm
Hmotnost brutto 690 kg
Hmotnost netto 685 kg
Vozík CV360
Rozměry stolu 2 000 (2 600 | 3 200) x 360 mm
Rozměry podpěrného rámu 1 240 x 650 mm
Délka řezu pily 2 000 (2 600 | 3 200 ) mm
Ostatní parametry
Napětí / kmitočet 3x400V (3x230V) / 50(60)Hz
Jištění vedení 16 A (25 A)
Akustický tlak (bez technologie) 81,8 dB(A)
Akustický tlak (s technologií) 85,3 dB(A)
Akustický výkon (bez technologie) 98,6 dB(A)
Akustický výkon (s technologií) 102,1 dB(A)

Standartní vybavení stroje:
- rukojeť formátovacího stolu
- kolo naklápění s indikací úhlu
- upínač na CV - sámovací patka
- prodloužení litinového stolu zadní
- formátovací stůl CV 360
- horní odsávání - paralelogram CPS
- krátké úhlovací pravítko 900 mm s dorazem
- upínač formátovacího stolu - jednosloupkový excentr
- litinový držák podélného hliníkového pravítka s mikroposuvem
- prodloužení šíře řezu 1050 mm s odsáváním a jeho propojením
- rám s podpěrným ramenem a příčným pravítkem s naklopenou stupnicí a dvěma dorazy
